BESC-8182型伺服控制器产品介绍
简介

      BESC-8182型伺服控制器主要适用于TRT压差发电阀门控制、透平机静叶角度控制以及其它相关的电液执行机构的伺服控制。控制器接收指令信号及反馈信号经过运算及功率放大后送出控制信号控制伺服阀，同时提供指令信号丢失、反馈信号丢失报警功能及4～20mA阀位指示信号。同时可通过·控制器前面板的显示器显示其工作参数和工作状态，使调试和纠错工作更加简便。

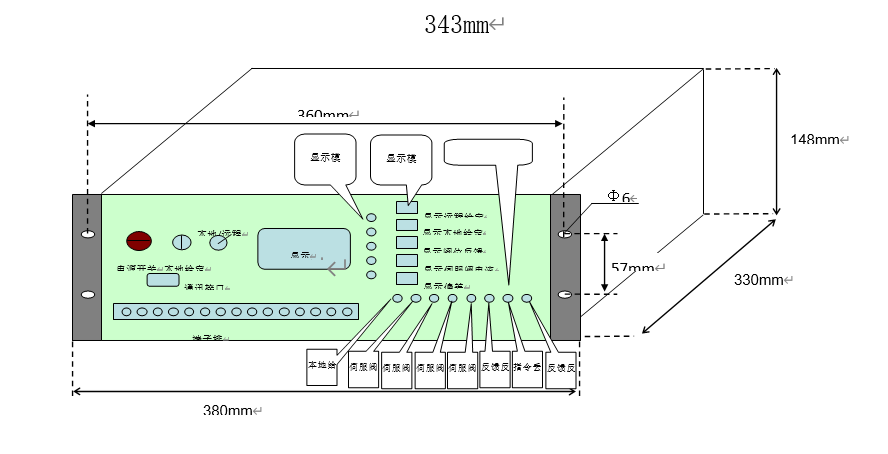

BESC-8182型伺服控制器外形尺寸图

1. 控制功能

    BESC-8182型伺服控制器可以驱动MOOG阀、BD阀等伺服阀，配合不同变送器和伺服执行机构，可适用于各种现场控制系统，尤其适用于TRT压差发电控制及轴流风机静叶角度控制。控制器具有量程可调范围宽、响应及时、跟踪准确、工作稳定等突出优点。

2. 本地控制功能

    控制器面板上有一只本地控制旋钮及本地/远程切换开关，当开关切到远程时，控制器处于自动状态，接收来自控制室或流量调节器的控制信号。当开关切到本地时，控制器处于本地控制状态，同时“本地给定”状态指示灯亮起，此时可以通过调节旋钮来改变控制信号的大小，粗略地实现本地控制。

3. 报警功能

指令信号丢失报警功能
    在控制器面板，有提供报警输出的端子，触点容量为24VDC、0.3A。当指令控制信号低于3.5mA时，控制器产生报警输出，触点闭合，同时“指令丢失”状态指示灯亮起。当指令信号丢失时，控制器可自动将控制信号切换到本地，以便对系统进行保护。
反馈信号丢失报警功能
    在控制器面板，有提供反馈信号丢失报警输出的端子，触点容量为24VDC、0.3A。当反馈信号低于3.5mA时，控制器产生报警输出，触点闭，合同时“反馈丢失”状态指示灯亮起，。此时伺服阀控制电流（4～20mA或±60mA）由本地给定信号（0～100%）控制输出，即此时可以直接由本地调节旋钮来改变伺服阀控制电流的大小。

4. 显示功能

4.1  控制器前面板上有一长方形数字显示屏，可以提供多项实时参数显示，依据显示模式选择按钮的按下情况可分别显示相关参数。
4.2  显示模式指示灯

与显示模式选择按钮配合指示目前数字显示屏上显示的内容，有显示远程给定状态、显示本地给定状态、显示位置反馈信号状态、显示伺服阀电流状态、显示偏差状态。

4.3  控制器状态指示灯
